Czasowy sterownik pomp/ elektrozaworów uruchamiany czujnikiem

Sterownik S-01SEN

KARTA  KATALOGOWA

Opis układu, zastosowanie.

Łatwy w obsłudze, mikroprocesorowy sterownik S-01SEN służy do okresowego załączania np. pomp, elektrozaworów, sygnalizatorów i innych odbiorników elektrycznych, po zadziałaniu dowolnego czujnika elektronicznego (zbliżeniowego, optycznego, odbiciowego, pojemnościowego, fotokomórki itp.) zasilanego napięciem 5VDC, lub czujnika krańcowego np. kontaktronowego. Niektóre możliwe zastosowania:

- dozowniki środków dezynfekujących

- dozowniki mydła

- konfekcjonowanie perfum, aromatów, lakierów do paznokci

- regulacja poziomu wody

- kontrola chłodzenia

- alarmy poziomu cieczy

- natryskiwanie

- alarm przekroczenia strefy

- alarm obecności substancji

I wiele innych.

Sterownik S-01SEN umożliwia pracę w czterech trybach czasowych:

1. Tryb milisekundowy :  Użytkownik może zaprogramować czas pracy przekaźnika jako wielokrotność okresu 10ms.  Wzbudzenie czujnika podłączonego do układu powoduje zadziałanie przekaźnika na zaprogramowany przez użytkownika czas. Użytkownik może włączyć przekaźnik w dowolnym momencie bez udziału czujnika poprzez mikrowłącznik zainstalowany na płytce.

2. Tryb sekundowy:  Użytkownik może zaprogramować czas pracy przekaźnika jako wielokrotność okresu 1s.  Wzbudzenie czujnika podłączonego do układu powoduje zadziałanie przekaźnika na zaprogramowany przez użytkownika czas. Użytkownik może włączyć przekaźnik w dowolnym momencie bez udziału czujnika poprzez mikrowłącznik zainstalowany na płytce.

3. Tryb minutowy :  Użytkownik może zaprogramować czas pracy przekaźnika jako wielokrotność okresu 1min.  Wzbudzenie czujnika podłączonego do układu powoduje zadziałanie przekaźnika na zaprogramowany przez użytkownika czas. Użytkownik może włączyć przekaźnik w dowolnym momencie bez udziału czujnika poprzez mikrowłącznik zainstalowany na płytce.

4. Tryb stały (4):  Użytkownik może zaprogramować sterownik w taki sposób aby zadziałanie czujnika spowodowało włączenie przekaźnika na stałe. Wzbudzenie czujnika podłączonego do układu powoduje zadziałanie przekaźnika do momentu wciśnięcie mikroprzełącznika zainstalowanego na płytce.

Wybór trybu pracy jest dokonywany  poprzez odpowiednią sekwencję przyciskiem wielofunkcyjnym.

Po włączeniu zasilania układ informuj  użytkownika/ serwisanta jaki tryb, oraz czas pracy pompy został zaprogramowany (informacja wyrażana jest za pomocą odpowiedniej sekwencji sygnału dźwiękowego buzzera )

• Wygląd i opis płytki PCB.

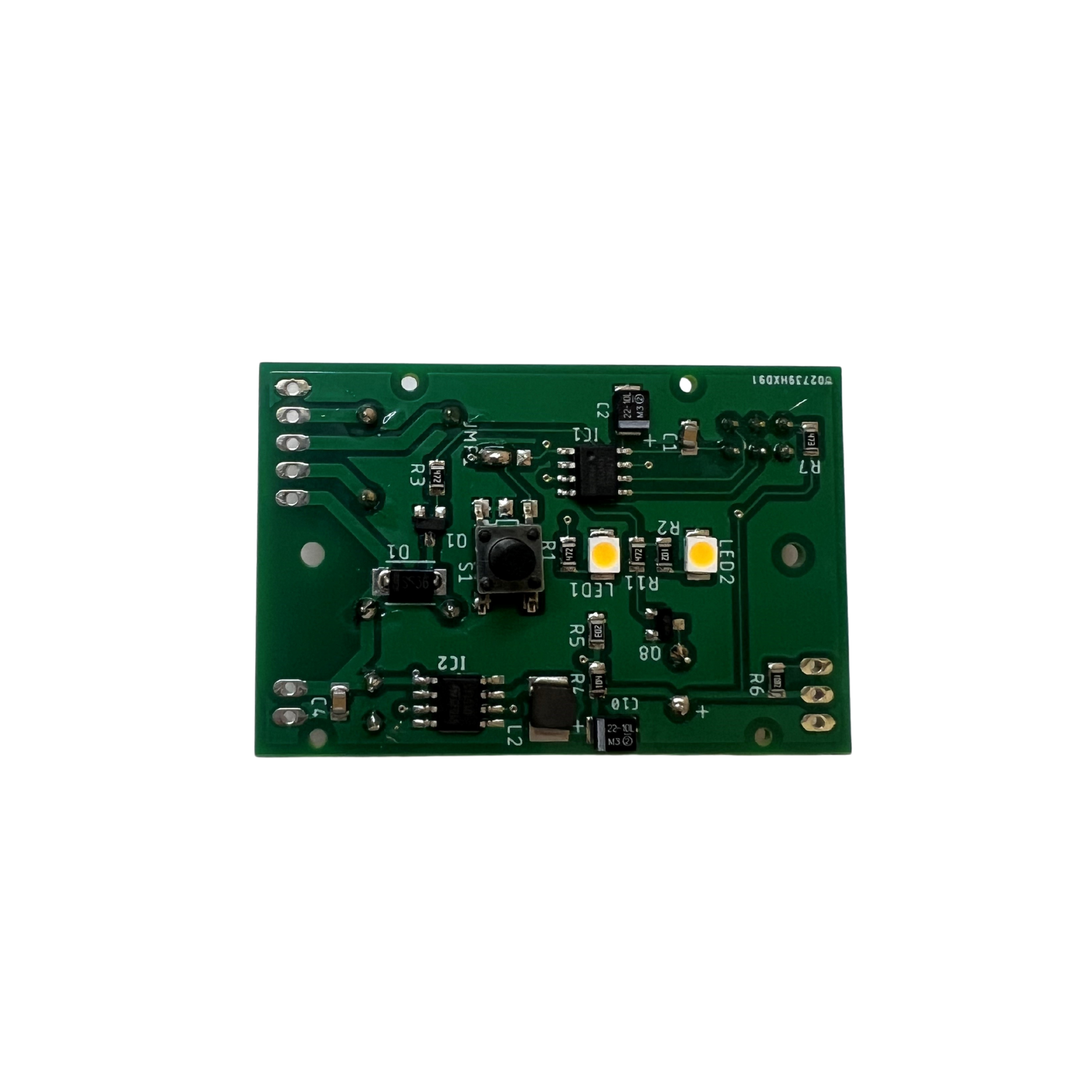

Rys.1)  Widok płytki od strony elementów kontrolnych (diody LED, przycisk microswitch)

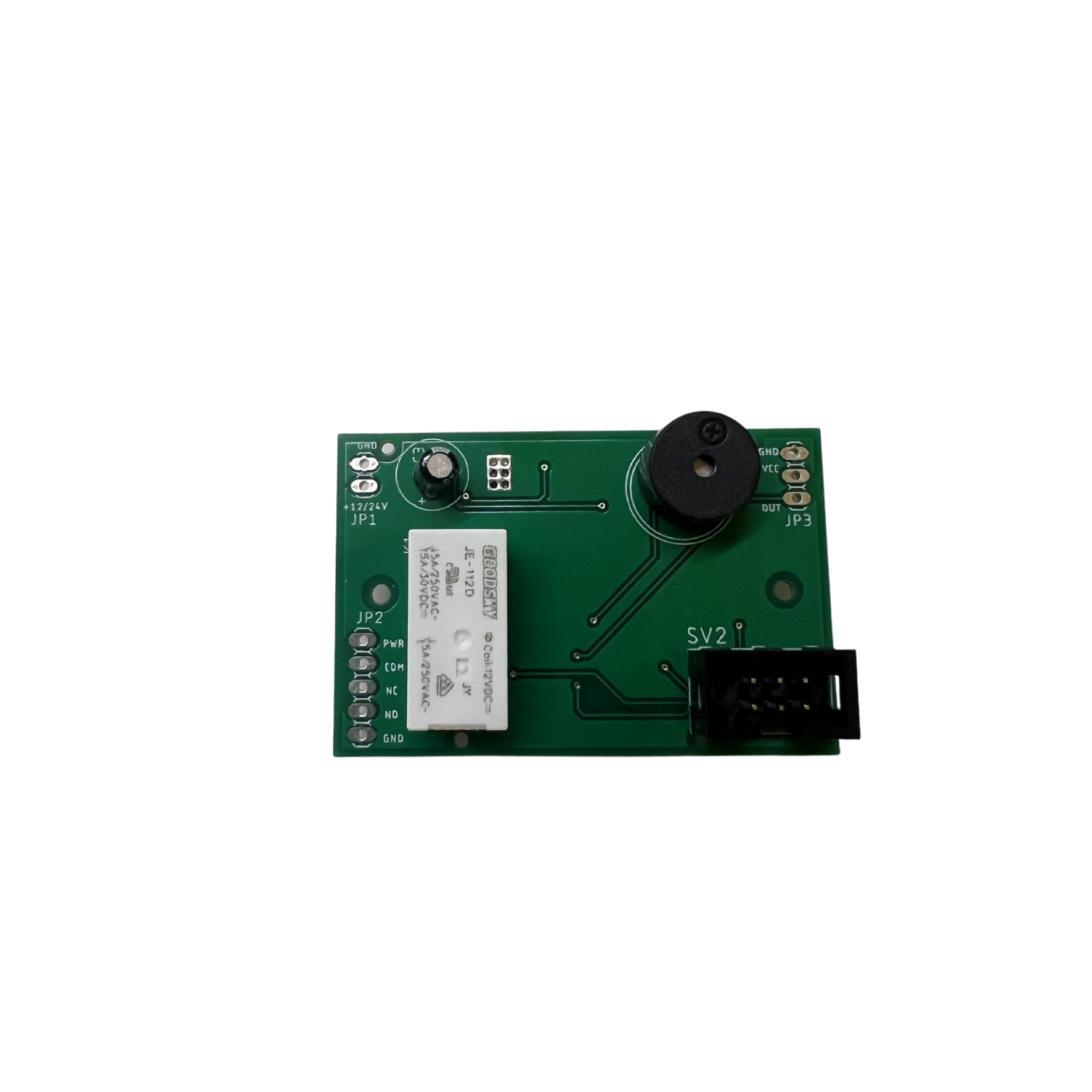

Rys.2)  Widok płytki od strony opisowej.

Rys.3)  Widok płytki od strony opisowej z naniesionymi elementami kontrolnymi.

Legenda:

1 – złącze zasilania

2 – dioda LED sygnalizująca stan przekaźnika

3 – dioda LED sygnalizująca dozowanie

4 – złącze czujnika

5 – złącze wyjść przekaźnika

6 – otwory montażowe

7 – przycisk wielofunkcyjny

8 – złącze programatora (serwisowe)

Rys.4)  Wymiary płytki PCB.

Rys.5)  Rozmieszczenie i wielkość otworów montażowych na PCB.

Rys.6)  Rozmieszczenie elementów kontrolnych (diody LED oraz przełącznik microswitch) względem otworów montażowych.

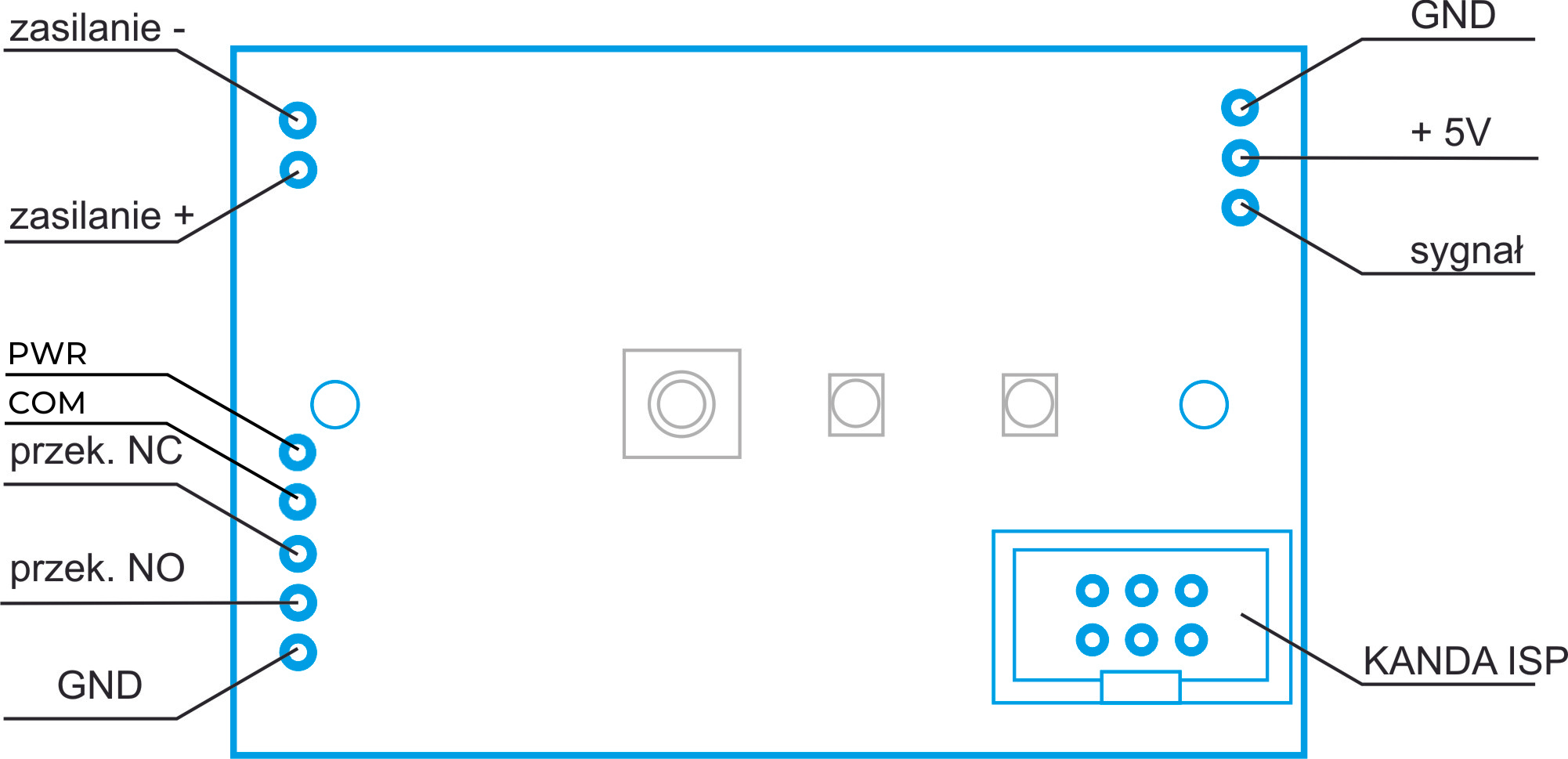

Rys. 7)  Opis złączy.

- Zasilanie – Biegun ujemny zasilania 12VDC

+Zasilanie – Biegun dodatni zasilania 12VDC

+ 5VDC – bieguna dodatni zasilania czujika

Sygnał – wejście sygnału z czujnika

PWR- Wyjście zasilania - biegun dodatni 12VDC 2A

GND – wyjście zasilania - biegun ujemny 12VDC 2A

COM – styk wspólny przekaźnika

NC – styk NORMAL CLOSE przekaźnika ( obwód elektryczny zamknięty do styku COM w stanie spoczynku przekaźnika)

NO – styk NORMAL OPEN przekaźnika ( obwód elektryczny otwarty do styku COM w stanie spoczynku przekaźnika)

Istnieją dwa sposoby wykorzystania wyjść przekaźnika:

1. Przekaźnik jest wykorzystany załączania/wyłączania „obcego”obwodu elektrycznego. W tym wypadku należy „obcy” obwód elektryczny połaczyć do styku COM oraz NO lub NC ( w zależności od sposobu wykorzyatania układu). Maksymalna obciążalność styku 24VDC 2A.
2. Przekaźnik jest wykorzystywany do przekazywania napięcia z zasilania płytki 12VDC. W tym wypadku należy zastosować zworę pomiędzy stykami PWR oraz COM a odbiornik elektryczny podłączyć do styku NO lub NC jako bieguna dodatnmigo ( w zależności od sposobu wykorzyatania układu), oraz do styku GND jako bieguna ujemnego.  Maksymalna obciążalność styków przekaźnika w tym zastosowaniu nie może przekraczć 2A  12VDC

Sterownik może obsługiwać czujnik sygnałowe, trzyprzewodowe ( GND, PWR, SYGNAL) o napięciu zasilania 5VDC. Czujnik taki należy podłączyć do płytki w następujący sposób:

+5V – biegun dodatni zasilania czujniaka

GND – biegun ujemny zasilania czujnika

Sygnał – przewód sygnałowy czujnika

Zmiana stanu czujnika sygnałowego powoduje wyzwolenie pracy przekaźnika

Sterownik może obsługiwać czujniki zwierne tzw. krańcówki sygnałowe ( dowolny styk zwierny).  Taki czujnik należy podłączyć pomiędzy styki +5V a Sygnał

Zamknięcie obwodu elektrycznego powoduje wyzwolenie pracy przekaźnika.

Dane techniczne

- napięcie zasilające 12V DC

- pobór prądu 50mA

- obciążalność wyjść przekaźnikowych max 24VDC 2A
